【ハーネス】Motec用ECUハーネス完成!

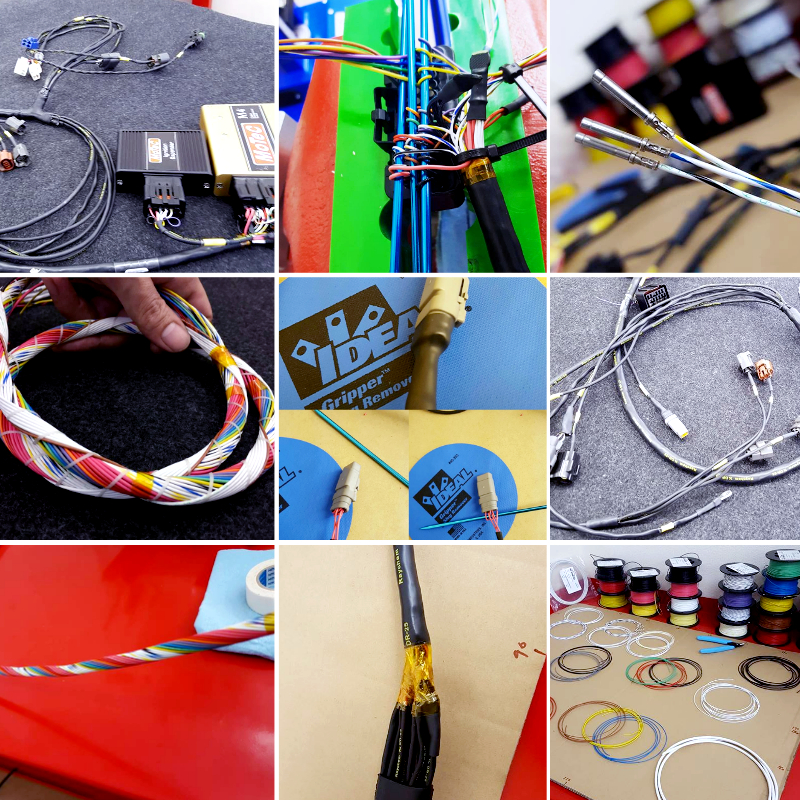

Motec用ECUハーネス完成です!

f:id:efi_technologic:20170120120644j:plain

レイケムのDR25でシステムを組ましたが、なるべくコストを抑える為中継コネクターやASコネクターはつかわず、ブーツ類も最小限にしてあります。



電線もコストに大きく影響を与える為F1等に使われる55(44)電線の代替えとして同じMIL22759の導体違いを使用しました。

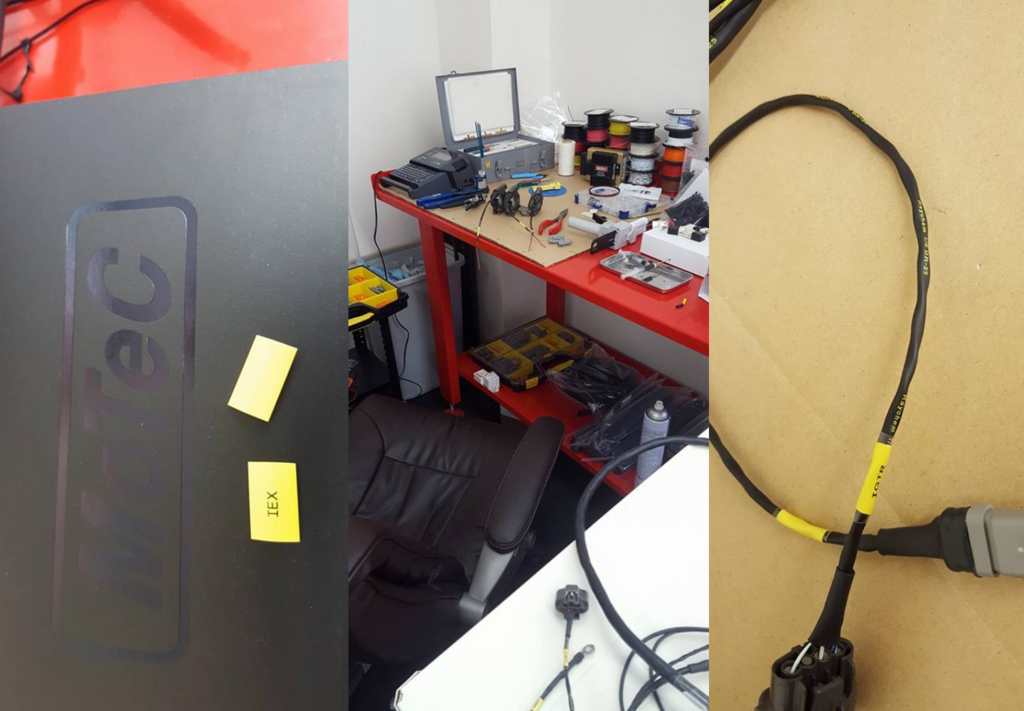

f:id:efi_technologic:20170120120656j:plain


シールド線はMIL27500を使ってあります。


モータースポーツワイヤーシステムは一般的に高額ですが、部品コストを抑える事で比較的安価な金額で制作が可能です。
